반도체 공정용 2.2g/cm³ 석영 모세관 광택 표면
| 원래 장소 | 중국 산둥 |
|---|---|
| 브랜드 이름 | ZKTD |
| 인증 | ISO |
| 모델 번호 | OEM |
| 최소 주문 수량 | 10PCS |
| 가격 | $6-$10 |
| 포장 세부 사항 | 종이상자 또는 나무 상자 |
| 배달 시간 | 5-12 일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 맞춤형 |
제품 상세 정보
| 재료 | 융합 석영 또는 융합 실리카 | 표면 처리 | 명확하고 투명합니다 |
|---|---|---|---|
| 작업 온도 | 1200℃ | 크기 | 맞춤형 |
| 강조하다 | 고밀도 석영 모세관,광택 석영 튜브 반도체,광학 석영 유리 튜브 |
||
제품 설명

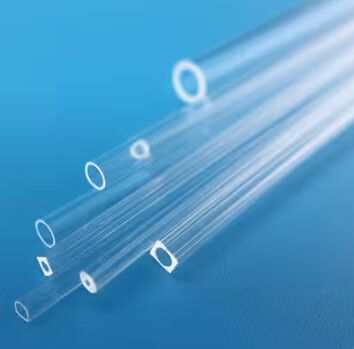

2.2g/cm³ 반도체 공정용 석영 모세관 연마 표면

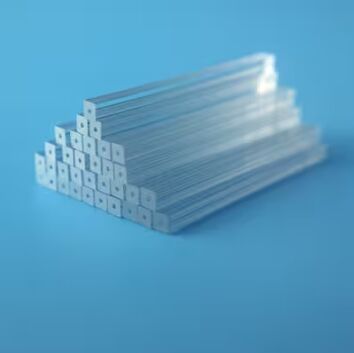

당사의 맞춤형 석영 모세관은 고순도 용융 실리카로 정밀하게 제작된 부품으로, 첨단 반도체 공정, 광통신 및 분석 기기의 다양하고 까다로운 요구 사항을 충족하도록 설계되었습니다. 표준 원형 모세관과 달리 당사의 제품군은 사각형, 원형, 외부 사각형 내부 원형, 삼각형 프로파일을 포함한 다양한 단면 형상을 제공하며, 각 프로파일은 특수 응용 분야에서 최적의 성능을 발휘하도록 맞춤 제작되었습니다.
최첨단 인발 및 정밀 가공 기술을 사용하여 제조된 이 모세관은 벽 두께, 내부 치수 및 표면 마감에 대한 엄격한 공차를 갖춘 뛰어난 치수 정확도를 나타냅니다. 고순도 용융 실리카 재질은 UV, 가시광선 및 근적외선 스펙트럼 전반에 걸쳐 우수한 광 투과율을 보장하며, 정밀도와 신뢰성이 가장 중요한 반도체 공정 환경에 필수적인 우수한 열 안정성과 내화학성을 제공합니다. 연마된 표면 마감은 입자 부착을 최소화하고 부드러운 유체 또는 빛 투과를 보장합니다.
각 모세관은 국제 표준 준수를 보장하기 위해 치수 검사, 표면 거칠기 테스트 및 재료 순도 분석을 포함한 엄격한 품질 관리를 거칩니다. 맞춤화 옵션이 광범위하여 고객이 치수, 벽 두께, 길이 및 반사 방지 코팅과 같은 표면 처리를 지정할 수 있습니다. 반도체 웨이퍼 가공, 의료 진단 또는 산업 제조에 사용되든 당사의 맞춤형 석영 모세관은 중요 기술의 혁신을 주도하는 데 필요한 신뢰성과 성능을 제공합니다.
첨단 재료 특성, 정밀 엔지니어링 및 유연한 설계 기능을 결합한 당사의 석영 모세관은 시스템 성능을 최적화하려는 엔지니어 및 연구원에게 선호되는 선택입니다. 귀하의 고유한 응용 분야 요구 사항에 정확하게 맞춰진 최고 수준의 품질과 기능을 충족하는 제품을 제공하는 당사의 전문성을 신뢰하십시오.
